MJ-BK01WIN系列產品是一款高性能、無風扇散熱結構的工控準系統，機箱使用 全鋁合金材質；2*DDR4   SODIMM內存插槽,支持2133MHz內存,最大支持32GB；支持獨立三顯，1*HDMI及1*VGA顯示輸出；支持2* WGI211AT千兆網卡，支持網絡喚 醒、PXE功能；支持10*COM串行接口，COM7~COM10支持RS232/485切換，帶隔離。

MJ-BK01WIN系列產品具有穩定可靠的級產品性能和高性價比低功耗的等優勢,   可廣泛應用于媒體播放、數字標牌、廣告、LCD大屏、通訊控制、醫療儀器、交通控 制、信息系統、金融設備、汽車、數字控制、軍工和各種終端機市場等領域。

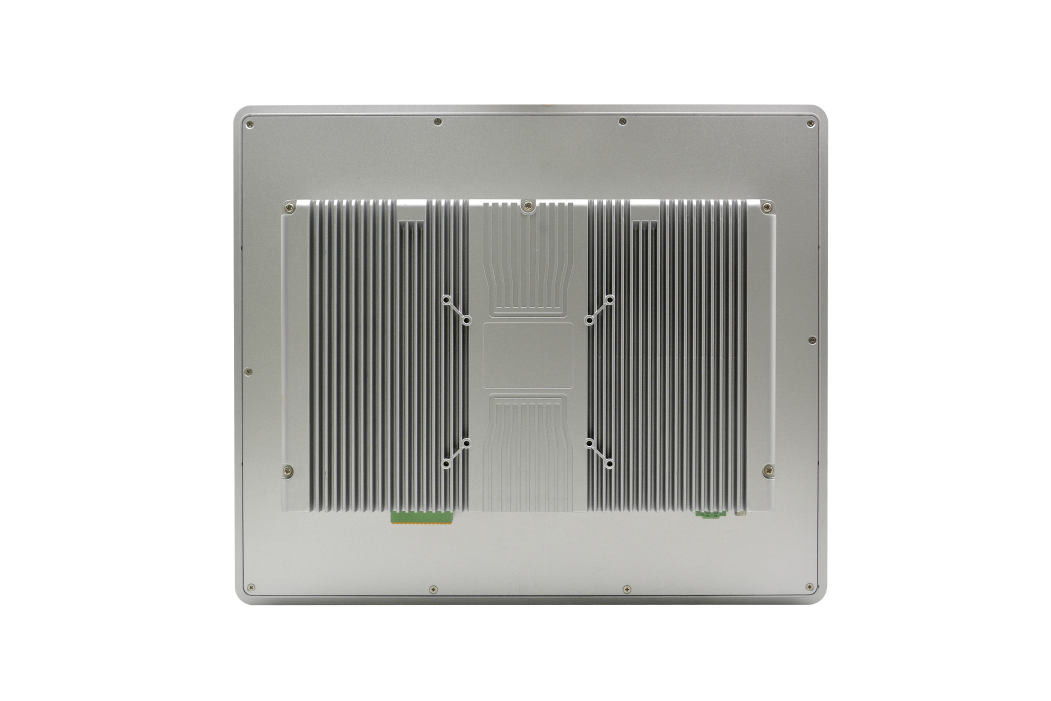

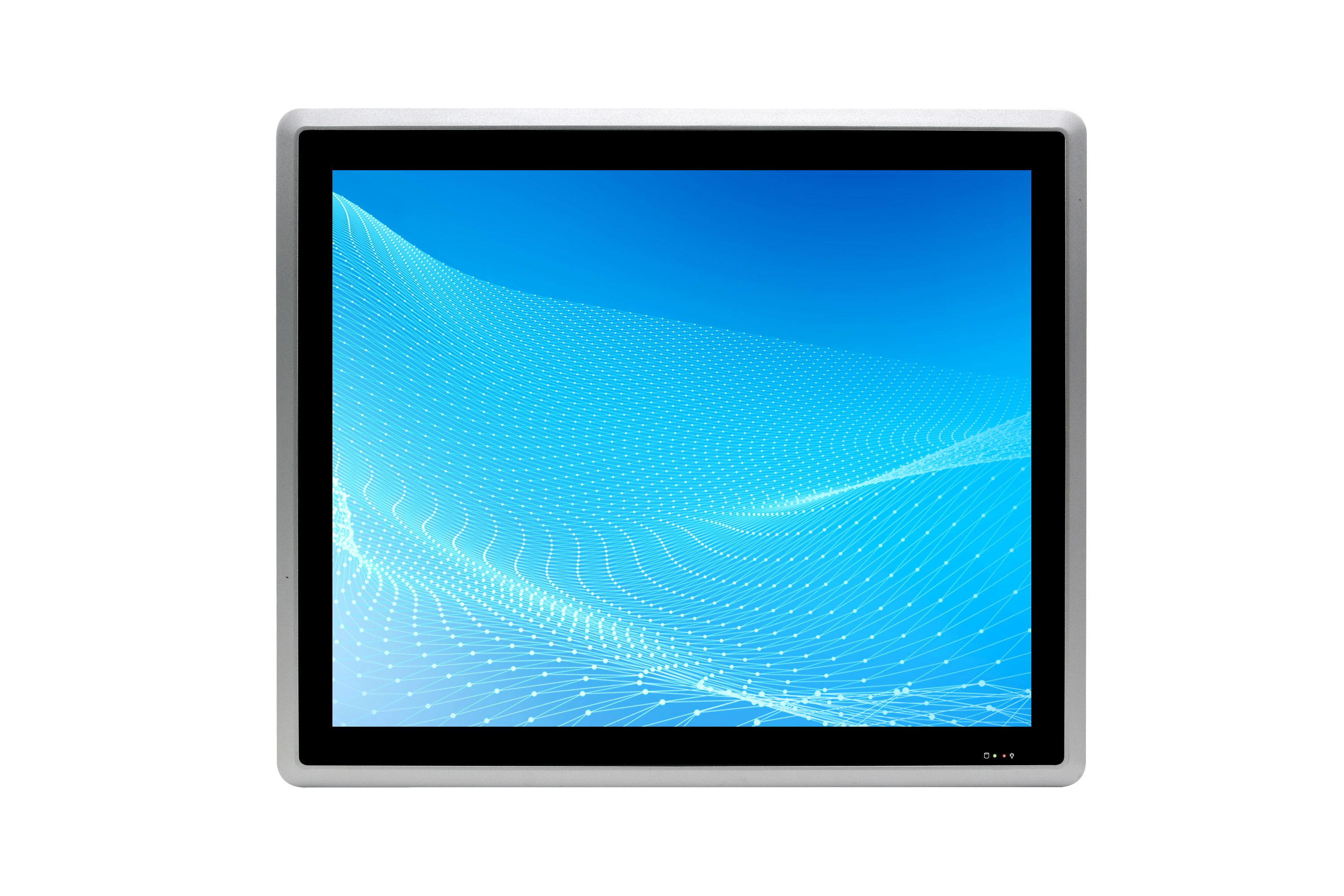

實物圖：

硬件說明

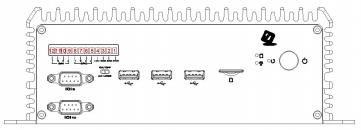

外置接口示意圖

ACPI

高級配置和電源管理。ACPI 規范允許操作系統控制計算機及其附加設備的大部分電 能。

BIOS

基本輸入/輸出系統。是在 PC 中包含所有的輸入/輸出控制代碼界面的軟件。它在系 統啟動時進行硬件檢測，開始操作系統的運作，在操作系統和硬件之間提供一個界面。 BIOS 是存儲在一個只讀存儲器芯片內。

BUS

總線。在計算機系統中，不同部件之間交換數據的通道，是一組硬件線路。我們所指

的 BUS 通常是 CPU 和主內存元件內部的局部線路。

Chipset

芯片組。是為執行一個或多個相關功能而設計的集成芯片。我們指的是由南橋和北橋 組成的系統級芯片組，他決定了主板的架構和主要功能。

CMOS

互補金屬-氧化物半導體。是一種被廣泛應用的半導體類型。它具有高速、低功耗的特 點。我們指的 CMOS 是在主板上的 CMOS RAM 中預留的一部分空間，用來保存日 期、時間、系統信息和系統參數設定信息等。

COM

串 口。一種通用的串行通信接口，一般采用標準 DB9 公頭接口連接方式。

DIMM

雙列直插式內存模塊。是一個帶有內存芯片組的小電路板。提供 64bit 的內存總線寬 度。

DRAM

動態隨機存取存儲器。是一個普通計算機的通用內存類型。通常用一個晶體管和一個電容來存儲一個位。隨著技術的發展，DRAM 的類型和規格已經在計算機應用中變得 越來越多樣化。例如現在常用的就有：SDRAM、DDR SDRAM 和 RDRAM。

LAN

局域網絡接口。一個小區域內相互關聯的計算機組成的一個計算機網絡，一般是在一 個企事業單位或一棟建筑物。局域網一般由服務器、工作站、一些通信鏈接組成，一 個終端可通過電線訪問數據和設備的任何地方，許多用戶可共享昂貴的設備和資源。

LED

發光二極管，一種半導體設備，當電流流過時它會被點亮，通常用來把信息非常直觀

的表示出來，例如表示電源已經導通或硬盤驅動器正在工作等。

PnP

即插即用。允許 PC 對外接設備進行自動配置，不用用戶手動操作系統就可以自己工 作的一種規格。為實現這個特點，BIOS 支持 PnP 和一個 PnP 擴展卡都是必需的。

POST

上電自檢。在啟動系統期間，BIOS 會對系統執行一個連續的檢測操作，包括檢測

RAM，鍵盤，硬盤驅動器等，看它們是否正確連接和是否正常工作。

PS/2

由 IBM 發展的一種鍵盤和鼠標連接的接口規范。PS/2 是一個僅有 6PIN 的 DIN 接口， 也可以用以連接其他的設備，比如調制解調器。

USB

通用串行總線。一種適合低速外圍設備的硬件接口，一般用來連接鍵盤、鼠標等。一 臺 PC 最多可以連接 127 個 USB 設備，提供一個 12Mbit/s 的傳輸帶寬；USB 支持熱 插拔和多數據流功能，即在系統工作時可以插入 USB 設備，系統可以自動識別并讓 插入的設備正常。
